Calculateur du volume de l'espace annulaire
Calculez rapidement le volume de l’espace annulaire d’un forage et estimez la quantité de gravier, bentonite ou autre matériau nécessaire.
Vous voulez calculer rapidement le volume de l'espace annulaire ?

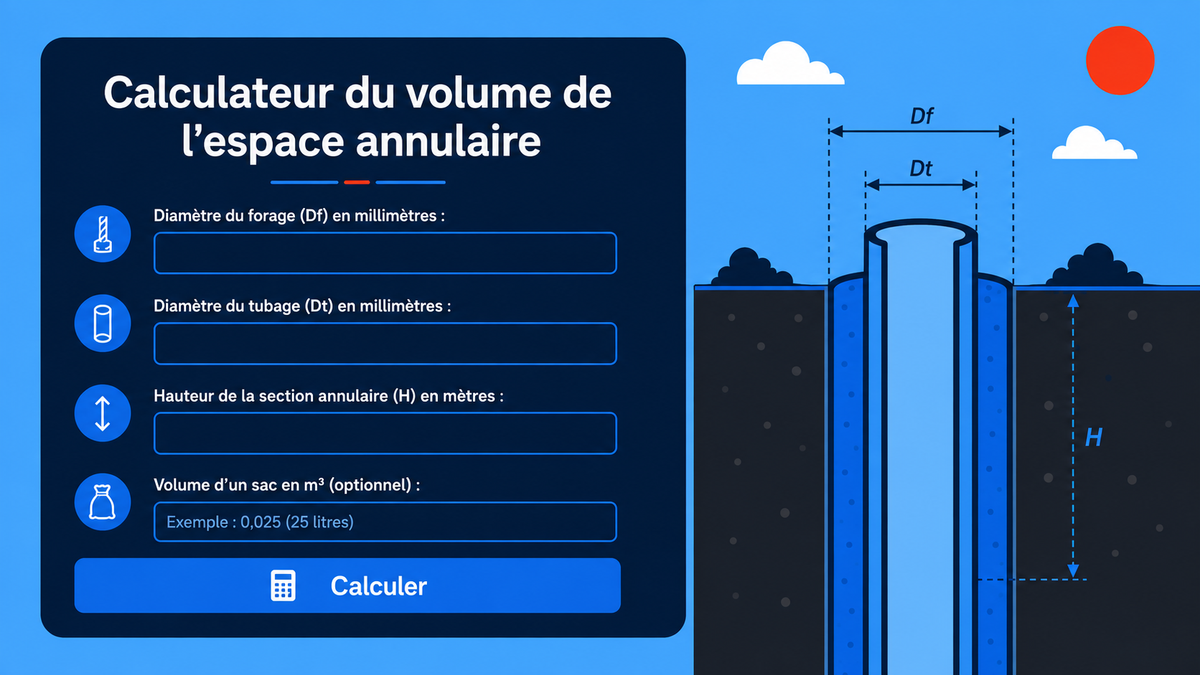

Passer le guide d'utilisation et aller directement au calculateurCe calculateur permet de déterminer rapidement le volume de l’espace annulaire entre un forage et son tubage, puis d’estimer la quantité de matériau nécessaire pour le remplir : gravier filtrant, bentonite, coulis, etc.
Comment utiliser le calculateur ?
Renseignez simplement :
- le diamètre du forage en mm ;
- le diamètre extérieur du tubage en mm ;
- la hauteur de la section à remplir en m ;
- éventuellement, le volume d’un sac de matériau.
Le calculateur vous indique automatiquement le volume de l’espace annulaire en m³ et en litres, ainsi que le nombre de sacs nécessaires si vous avez renseigné leur volume.
Exemple
Pour un forage de 150 mm de diamètre, équipé d’un tubage de 50 mm sur une hauteur de 10 m, le volume théorique de l’espace annulaire est d’environ :
0,157 m³, soit 157 litres.
Avec des sacs correspondant à 25 litres de matériau, il faudrait donc prévoir au minimum 7 sacs.
À garder en tête
Le résultat correspond à un volume théorique. Sur le terrain, il peut être nécessaire de prévoir une marge supplémentaire en fonction des irrégularités du forage, des pertes dans la formation ou du tassement du matériau.
