Quelle emprise prévoir pour un chantier de forage ?

Avant de lancer un forage, une question est essentielle : la foreuse pourra-t-elle réellement s’installer sur le site ?

À chaque fois que je prépare une mission de forage, je retrouve souvent le même scénario. Je sais où j’aimerais implanter le forage, puis le foreur m’explique que ce n’est pas possible, ou que l’espace disponible est trop contraint pour travailler correctement.

J’ai donc fini par interroger plusieurs foreurs au fil de mes chantiers. Peu à peu, ces échanges m’ont permis de dégager quelques ordres de grandeur concernant l’emprise de la machine et les espaces nécessaires autour. Les dimensions présentées ici reposent ainsi sur ces discussions et sur des retours de terrain.

Dans une cour, près d’un bâtiment ou sur un chantier déjà occupé, quelques mètres peuvent tout changer. Je prends ici comme référence le cas d’un forage carotté, qui nécessite généralement davantage d’espace autour de la machine, afin de disposer d’un repère simple pour savoir rapidement si une implantation paraît confortable, contrainte ou compliquée.

Egalement, avant de lancer les travaux, pensez également aux démarches administratives nécessaires pour la déclaration d’un forage ou d’un piézomètre.

Mon premier repère : environ 8 × 3 m

Pour un forage carotté, je pars généralement sur une zone de travail d’environ 8 m de longueur sur 3 m de largeur.

Dans ce gabarit, la foreuse elle-même occupe environ 3,5 × 1,5 m. Mais il ne suffit évidemment pas de vérifier que la machine rentre.

Il faut également prévoir de la place pour travailler autour.

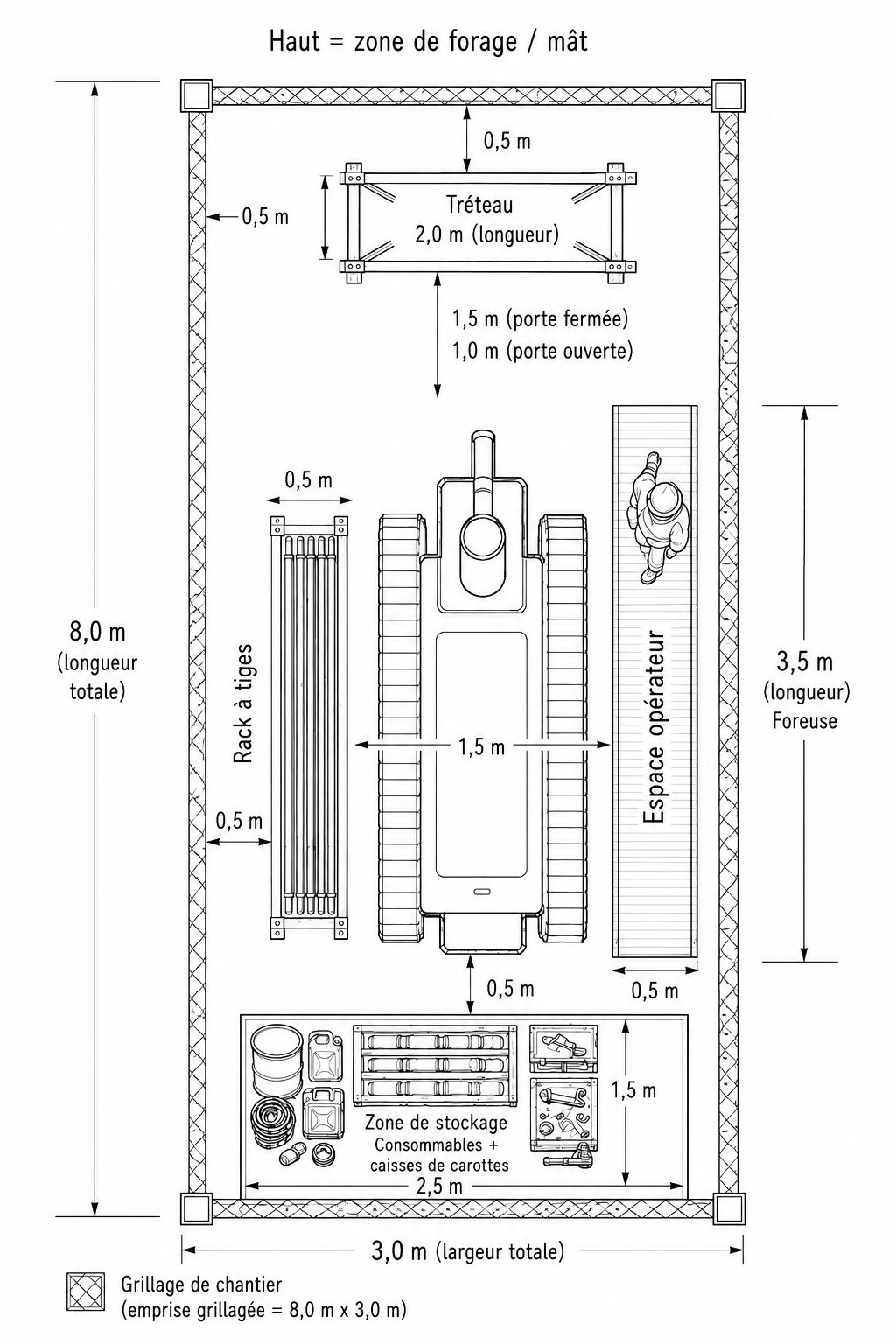

Dans mon schéma de référence, je conserve notamment :

• un espace devant la foreuse pour la manipulation du matériel ;
• un rack à tiges sur un côté ;
• une zone accessible à l’opérateur de l’autre côté ;
• une petite zone de stockage derrière la machine pour les consommables, les outils et les caisses de carottes.

L’idée est surtout d’éviter une implantation où la foreuse rentrerait théoriquement au centimètre près. Le gabarit retenu reste assez serré autour de la machine et, dans la pratique, disposer d’un peu plus d’espace sera souvent appréciable pour travailler correctement.

Pourquoi prendre le forage carotté comme référence ?

Ce choix est volontairement plutôt conservateur.

Un forage carotté demande de manipuler davantage de matériel autour de la foreuse. Il faut notamment gérer les tiges, les carottes et leur stockage pendant l’avancement du forage.

Selon la technique retenue, l’emprise nécessaire peut donc être sensiblement plus faible.

Pour un forage destructif avec une machine compacte, par exemple, certains espaces de travail pourront être réduits. La zone nécessaire devant la machine ou les besoins de stockage ne seront pas forcément les mêmes.

Il ne faut donc surtout pas comprendre que 8 × 3 m est le minimum nécessaire pour réaliser un forage.

C’est donc plutôt un gabarit volontairement large. Avec une machine compacte et une technique moins exigeante en matériel autour de la foreuse, l’emprise nécessaire pourra souvent être réduite.

Ne pas regarder uniquement la foreuse

Là où je me faisais aussi régulièrement avoir, c’est lorsque je ne prévoyais que la machine et oubliais tout ce qui va avec.

Selon la méthode de forage et l’organisation du chantier, il peut également être nécessaire de prévoir une zone pour :

• récupérer les déblais ;
• gérer les boues ou les eaux de forage ;
• installer un bac de décantation ;
• stocker temporairement de l’eau ou des matériaux.

Pour me donner un ordre de grandeur, je garde en tête une emprise complémentaire pouvant aller jusqu’à environ 5 × 4 m à proximité de la zone principale.

Cette zone n’est évidemment pas systématique. Elle dépend beaucoup de la technique de forage et de l’organisation retenue.

Mais lors d’une première visite, elle permet de ne pas raisonner uniquement en se demandant « est-ce que la foreuse rentre ? »

Pensez aussi à regarder au-dessus

L’emprise au sol n’est pas la seule contrainte... La hauteur disponible peut devenir bloquante très rapidement.

Comme ordre de grandeur, je retiens environ :

• 2,5 m pour certaines machines compactes et des forages peu profonds ;
• 5 m de hauteur de mât pour un forage carotté pouvant atteindre environ 40 m ;
• jusqu’à 8 m pour certaines foreuses de plus grande capacité.

À cela, il est préférable de conserver environ 1 m de dégagement supplémentaire au-dessus du mât.

Dans une cour intérieure, sous un ouvrage ou à proximité d’arbres et de réseaux aériens, ce point peut donc être plus contraignant que la surface disponible au sol.

Et est-ce que la foreuse peut arriver jusque-là ?

Le dernier point que je vérifie rapidement c'est l’accès.

Vous pouvez disposer d’une magnifique zone de 8 × 3 m au fond d’une parcelle. Si la foreuse ne peut pas atteindre cette zone, cela ne vous avancera pas beaucoup.

Selon la machine utilisée, l’acheminement peut se faire sur remorque ou nécessiter un véhicule plus important.

Il faut donc regarder au minimum :

• la largeur des accès ;
• les rayons de giration ;
• la portance du sol ;
• les contraintes de circulation ;
• la possibilité de décharger la machine à proximité du point de forage.

Comment j’utilise ces dimensions en pratique

Ces valeurs me servent surtout à faire un premier tri.

J’ai largement 8 × 3 m et de l’espace disponible autour

L’emprise ne semble a priori pas être la principale difficulté. Il restera bien entendu à confirmer l’implantation avec le foreur et le matériel réellement utilisé.

Je suis proche de ces dimensions ou légèrement en dessous

Cela mérite d’être regardé plus précisément. Une machine plus compacte ou une autre technique de forage peuvent éventuellement permettre de réduire l’emprise.

Je suis très loin de ces ordres de grandeur

Je sais immédiatement que le site est fortement contraint. Cela ne signifie pas nécessairement que le forage est impossible, mais il faudra probablement rechercher un autre emplacement, une autre technique ou un matériel adapté.
