Les piézomètres : Le guide complet avant de se lancer

Un piézomètre mal réalisé, c’est comme une boussole défectueuse en pleine expédition : les données vous induisent en erreur, les choix deviennent risqués et incertains, et les conséquences peuvent être coûteuses.

Ce dispositif, essentiel dans la gestion des eaux souterraines, est bien plus qu’un simple trou dans le sol. Comme une prise de température pour le corps humain, un piézomètre mal conçu fournit des informations erronées, compromettant vos projets et la préservation des ressources en eau.

Dans cet article, je vous explique les bases, sans vous perdre dans les détails : qu’est-ce qu’un piézomètre, à quoi sert-il, pourquoi bien le dimensionner est indispensable, et quelles sont les étapes essentielles pour en réaliser un correctement.

À l’issue de votre lecture, vous aurez une vision claire et complète de tout ce qu’il faut savoir sur les piézomètres.

Qu’est ce qu’un piézomètre ?

Un piézomètre est un ouvrage conçu pour mesurer le niveau d’eau dans un aquifère, qu’il s’agisse d’une nappe libre ou d’une nappe captive.

En termes simples, il s’agit d’un tube vertical enfoncé dans le sol, dont la partie inférieure, située face à la nappe ou à l’aquifère ciblé, est équipée de petites fentes ou perforations appelées crépines.

Ces ouvertures facilitent l’entrée de l’eau de la nappe dans l’ouvrage tout en retenant les particules solides du terrain. Cela permet la mesure du niveau piézométrique et, si nécessaire, l’analyse des propriétés physico-chimiques de l’eau.

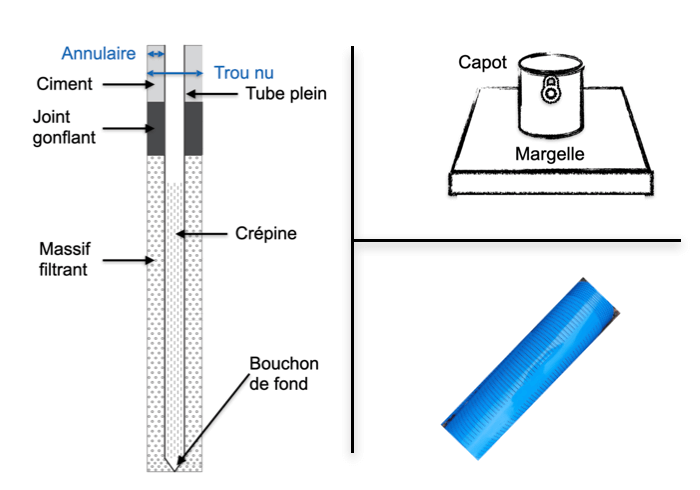

La coupe type d'un piézomètre

Maintenant, attardons nous sur sa coupe type.
Un piézomètre est constitué de plusieurs éléments essentiels, installés de haut en bas pour garantir son efficacité et sa durabilité :

1. Tête de protection : Placée en surface, souvent cadenassée ou installée dans un regard, elle protège le piézomètre des infiltrations, des corps étrangers et des actes de vandalisme. Elle peut être surélevée ou équipée d’une margelle en béton (environ 3 m²) pour renforcer la sécurité et éviter les ruissellements.
2. Cimentation : Présente dans la partie supérieure de l’ouvrage, elle remplit l’espace annulaire entre le tubage et le terrain foré avec un coulis de ciment. Cette couche empêche les infiltrations d’eaux de surface le long du forage, protégeant ainsi la nappe.
3. Tube plein : Il relie la surface à la zone équipée de crépines. Il garantit la stabilité mécanique et facilite les mesures piézométriques.
4. Bouchon gonflant : Situé juste au-dessus du massif filtrant, ce bouchon empêche le ciment de contaminer le gravier et soutient la cimentation supérieure.
5. Massif filtrant : Une couche de graviers calibrés entoure la crépine pour stabiliser la formation aquifère, limiter les entrées de fines et optimiser l’entrée d’eau dans l’ouvrage.
6. Crépine : Située dans la partie inférieure du tube, face à l’aquifère ciblé, elle est équipée de fentes ou perforations. Ces ouvertures permettent à l’eau de pénétrer tout en retenant les particules solides du terrain.
7. Bouchon de fond de trou : Placé à l’extrémité inférieure de l’ouvrage, il assure l’étanchéité et stabilise le fond du forage, empêchant tout matériau indésirable de pénétrer dans le tube.

Maintenant que vous savez ce qu’est un piézomètre et à quoi il ressemble, voyons pourquoi il est un dispositif indispensable dans vos projets hydrogéologiques.

A quoi sert un piézomètre ?

Si vous vous demandez à quoi sert un piézomètre, sachez que cet outil est fondamental et constitue la base de tout projet confronté à une problématique liée aux nappes souterraines.

Outre la mesure des niveaux, le piézomètre joue un rôle clé dans l’évaluation de la qualité des eaux et la surveillance des impacts liés aux travaux. Il est essentiel pour trois grandes raisons :

• Il permet de connaître précisément le niveau des nappes souterraines, grâce à des mesures ponctuelles ou continues. Sans lui, il serait difficile de :
  • Dimensionner vos fondations et infrastructures ;
  • Réaliser des études comme l’évaluation des Niveaux des Plus Hautes Eaux souterraines (NPHE) ou estimer des débits d’exhaure ;
  • Etudier les zones humides ;
  • Préparer des dossiers réglementaires, comme des études environnementales.
• Il permet d’évaluer la qualité des eaux souterraines, un enjeu essentiel pour :
  • Respecter les réglementation (ex. ICPE, loi sur l’eau) ;
  • Étudier des phénomènes particulier (ex. dissolution du gypse, pollutions des eaux) ;
  • Assurer une gestion durable des ressources hydriques, en préservant leur quantité et leur qualité.
• Il contribue à la surveillance des impacts des travaux et à la gestion des risques, notamment en:
  • Suivant les impacts quantitatifs et qualitatifs des projets (ex. rabattement des nappes, excavation) ;
  • Jouant un rôle de système d’alerte dans des contextes sensibles, comme la géothermie ou des bâtiments à risque.

Et parce que chaque situation est unique, les piézomètres se déclinent en plusieurs types, adaptés à des usages bien spécifiques.

À chaque type de piézomètre son usage !

Ainsi, les usages d’un piézomètre sont multiples. On peut néanmoins les classer en deux grandes familles, chacun ayant un rôle bien distinct.

Le piézomètre de chantier

Ce piézomètre, conçu pour un usage temporaire, joue un rôle clé pendant les travaux. Il vous permet de réaliser des études hydrogéologiques, de suivre les nappes pendant quelques mois ou années, et de surveiller des phénomènes spécifiques comme les rabattements de nappes.

Bien qu’il soit souvent temporaire, il peut parfois être conservé pour un suivi à moyen terme ou une surveillance pendant ou post-travaux, réduisant ainsi les coûts liés à la création de nouveaux ouvrages.

Ces bonnes pratiques vous permettront de réduire vos coûts de plusieurs milliers d’euros, tout en limitant les interruptions de chantier

Le piézomètre de suivi pérenne

Pensé pour durer, ce type de piézomètre est dimensionné pour résister aux conditions à long terme tout en facilitant les opérations d’entretien. Il vous sera utile pour surveiller les niveaux et la qualité chimique des nappes sur des périodes prolongées.

Il répond aux besoins des projets environnementaux, des sites industriels, des bâtiments équipés de dispositifs d’évents ou barbacanes, ainsi qu’aux initiatives visant une gestion durable des ressources en eau. Ce type d’ouvrage est particulièrement privilégié lorsqu’un suivi précis et régulier est indispensable.

Par exemple, il est couramment utilisé pour le suivi environnemental des ICPE (Installations Classées pour la Protection de l’Environnement), où la fiabilité des mesures à long terme est une exigence majeure.

Pour finir : les signaux d’alerte à surveiller

Même avec une conception soignée, vos piézomètres restent exposés à des risques sur le terrain. Voici deux phases critiques où une vigilance accrue est nécessaire pour préserver leur durabilité.

• Phase de démolition : Si l’emplacement des piézomètres n’est pas clairement identifié ou protégé, ils risquent d’être détruits, compromettant vos études et générant des coûts supplémentaires.
• Phase chantier : Les passages de véhicules, notamment les engins de chantier, à proximité des piézomètres, constituent une cause fréquente d’endommagement.

En anticipant ces dangers et en sensibilisant vos équipes, vous assurez la durabilité de vos ouvrages tout en évitant des dépenses inutiles et des interruptions de projet

La bonne réalisation du piézomètre, la clé du succès de vos études, et de la sauvegarde de l’environnement

À partir de ces lignes, vous savez désormais ce qu’est un piézomètre et comprenez son importance stratégique pour la réussite de vos projets.

Mais encore faut-il que celui-ci soit correctement réalisé !

Un piézomètre mal conçu ou mal installé peut compromettre la fiabilité des données, réduire la durabilité de l’installation, et même engendrer des risques pour la ressource en eau.

Prenons un exemple concret : Imaginez que le piézomètre que vous venez d’installer ait été mal dimensionné dès le départ, sans contrôle par un ingénieur. Malheureusement, le forage a été descendu un peu trop profondément, captant à la fois la nappe libre et la nappe captive.

Résultat ? Les niveaux que vous mesurez ne reflètent pas la réalité. Ils correspondent à une moyenne entre le niveau de la nappe libre et celui de la nappe captive, rendant vos données imprécises et difficilement exploitables. Si un autre bureau d’études reprend le projet, il y a de fortes chances qu’il exige de nouveaux ouvrages, car ces données jugées non fiables ne répondront pas aux exigences nécessaires pour une analyse rigoureuse.

Ces erreurs coûtent cher, mais elles sont évitables. Comprendre et maîtriser les enjeux, ainsi que les bonnes pratiques de réalisation, vous garantit non seulement des données fiables, mais aussi des installations durables qui préservent les ressources en eau.

Un piézomètre bien conçu permet d’assurer la fiabilité des mesures…

Et sans cette précision, vos projets risquent de s’appuyer sur des analyses faussées, avec des conséquences coûteuses en temps et en argent.

Un piézomètre bien conçu vous permet :

• D’avoir des relevés précis et cohérents : Vos relevés doivent être cohérents dans le temps pour garantir une surveillance fiable des niveaux de la nappe. Mais si votre ouvrage est mal conçu ou mal installé, cette régularité risque d’être compromise, rendant vos données inutilisables pour vos études.
• De cibler le bonne aquifère : Le dimensionnement de votre piézomètre doit être précis pour capter uniquement l’aquifère visé. Ce que vous voulez, c’est éviter les interférences entre nappes – comme le mélange entre une nappe libre et une nappe captive – et obtenir des données qui reflètent fidèlement la réalité hydrogéologique.
• De préserver la chimie des eaux : Une conception inadaptée peut entraîner le mélange de nappes distinctes, altérant la qualité chimique des eaux et compromettant vos analyses. Avec un piézomètre bien conçu, vous protégez l’intégrité chimique de chaque ressource, essentielle pour des mesures fiables

Par ailleurs, le choix des matériaux adaptés aux conditions spécifiques de votre site et des formations géologiques traversées est déterminant. C’est cette attention aux détails qui vous garantira des mesures précises et la durabilité de vos ouvrages

Mais également la pérennité de l’ouvrage.

Pour garantir une fiabilité constante, surtout si vous prévoyez de conserver votre piézomètre plusieurs années, il est essentiel que vous prêtiez attention aux éléments suivants :

• Son positionnement : Vous devez choisir son emplacement avec soin pour minimiser les risques de détérioration et maximiser l’efficacité des relevés. Ce serait dommage qu’il se retrouve au milieu d’une voirie, exposé aux passages répétés de véhicules !
• Sa coupe technique : Une conception adaptée, avec un diamètre suffisant et un accès aisé, vous permettra de réaliser un entretien régulier et d’utiliser au mieux les équipements nécessaires à vos études.
• Le choix des matériaux : Les matériaux que vous utilisez doivent être résistants aux conditions locales pour éviter toute dégradation prématurée. Cela inclut les tubages, le capot ou tout autre élément essentiel de l’installation.
• La qualité de la cimentation : Un scellement de qualité est indispensable pour la durabilité de votre piézomètre. Une cimentation mal réalisée peut entraîner des infiltrations ou compromettre la stabilité de l’ouvrage.

En veillant à ces points, vous prolongerez la durée de vie de vos piézomètres et réduirez les coûts liés aux réparations ou aux remplacements inutiles.

Essentiel pour la protection de la ressource en eau…

Une mauvaise conception peut transformer votre piézomètre en un véritable allié du côté obscur, devenant une source de contamination pour les nappes souterraines. Pas vraiment l’objectif recherché, n’est-ce pas ? Pour éviter ce scénario catastrophe, voici les trois grands enjeux auxquels votre piézomètre doit répondre :

• Éviter l’entrée de polluants : Un forage correctement scellé – avec un bouchon d’argile bien gonflé, une cimentation compacte et un capot inviolable – agit comme une barrière protectrice contre les infiltrations de polluants provenant de la surface. Ces éléments sont fondamentaux pour préserver la qualité de l’eau et garantir que vos nappes restent protégées, même dans des environnements à risques.
• Préserver l’intégrité des nappes : Si un piézomètre traverse plusieurs aquifères, le mélange des nappes peut altérer irrémédiablement leur qualité. Cela complique vos études, nuit à la gestion durable des ressources en eau et peut entraîner des conséquences coûteuses à corriger
• Respecter la réglementation : Chaque étape – de la conception à l’installation – doit respecter scrupuleusement les normes en vigueur. Cela garantit la validité de vos études tout en assurant la conformité légale de vos projets, évitant ainsi des sanctions ou des retards coûteux.

Un piézomètre bien conçu n’est pas seulement un outil de mesure fiable : c’est aussi un engagement pour protéger et valoriser les ressources en eau sur le long terme.

C’est avant tout un engagement environnemental et citoyen.

Concevoir un piézomètre, c’est bien plus que répondre à une exigence technique : c’est contribuer activement à la préservation des écosystèmes qui nous entourent. Un choix responsable, qui vise à limiter autant que possible nos impacts sur la ressource en eau et les milieux naturels.

Alors oui, YES WE CAN, mais avec rigueur et réflexion : pas besoin de pancartes pour montrer votre engagement, juste des cimentations de qualité et des ouvrages bien pensés !

Et n’oubliez pas : le niveau d’exigence doit s’adapter à la durée de vie estimée de l’ouvrage. Mais comme on dit souvent, qui peut le plus, peut le moins : viser un haut niveau de qualité dès la conception, même pour des ouvrages temporaires, vous garantit des données fiables et une intervention minimale par la suite.

Les démarches administratives à réaliser avant de réaliser un piézomètre

Avant que je vous présente l’ensemble des étapes à suivre pour réaliser votre piézomètre, parlons d’abord des démarches administratives. Eh oui, concevoir un piézomètre ne se limite pas à l’aspect technique : c’est aussi une véritable aventure administrative.

En quelques mots, la création d’un piézomètre nécessite des déclarations préalables auprès des administrations compétentes. Cela inclut :

• Des démarches liées à la protection de l’environnement, comme la déclaration loi sur l’eau ou code minier,
• Et des mesures de sécurité pour le chantier, telles que la DICT (Déclaration d’Intention de Commencement de Travaux) ou des plans de prévention spécifiques au site.

Parce que, oui, il est hors de question de négliger ces étapes ou d’y aller « les mains dans les poches », même vos études sont à la traîne. Un oubli dans ces démarches, et vous risquez des sanctions, des retards, voire une suspension de vos travaux.

Mieux vaut tout faire dans les règles pour garantir la sécurité des intervenants, la conformité du projet et, surtout, éviter des complications coûteuses.

Je ne vais pas plus loin la dessus, pour plus de détails sur ces démarches administratives, je vous invite à consulter notre article dédié.

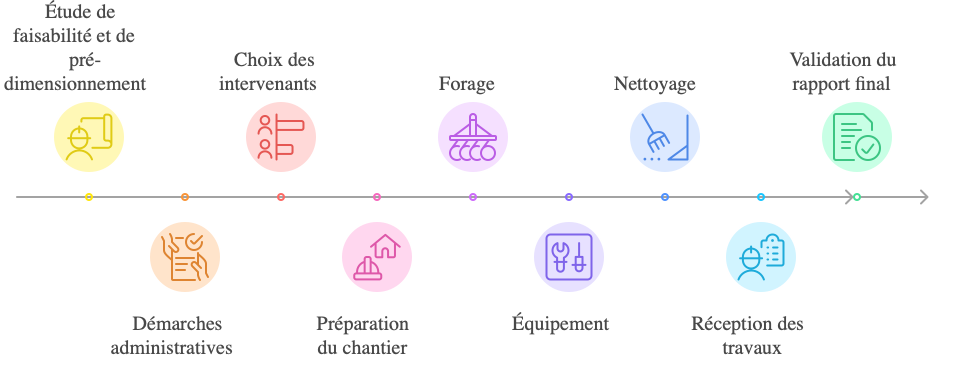

L’ensemble des étapes clés pour réaliser un piézomètre

Maintenant que vous êtes conscient des exigences administratives indispensables, passons aux étapes concrètes.

Suivez ce processus pas à pas pour garantir un piézomètre fiable et durable.

1. Étude de faisabilité et de pré-dimensionnement : Définissez clairement vos objectifs, analysez les caractéristiques du sous-sol, pré-dimensionnez vos ouvrages et évaluez les risques associés à votre projet. Cette étape est essentielle pour poser des bases solides et éviter des erreurs coûteuses par la suite.
2. Démarches administratives : Assurez-vous d’effectuer toutes les déclarations obligatoires, comme la loi sur l’eau et la DICT, et obtenez les autorisations nécessaires avant de lancer les travaux.
3. Choix des intervenants : Sélectionnez avec soin vos partenaires : l’entreprise de forage et le bureau d’études techniques (BET). Prenez en compte leurs références, leur expérience sur des projets similaires et leur capacité à collaborer efficacement.
4. Préparation du chantier : Vérifiez que tous les équipements nécessaires sont bien prévus et disponibles, en laissant une marge pour ajuster les coupes directement sur le terrain. Assurez-vous également que les accès et la zone d’intervention sont clairement définis et sécurisés. N’oubliez pas de signer les documents d’intervention nécessaires (plans de prévention, etc.). Des mesures adaptées garantiront la sécurité des équipes et minimiseront les impacts sur l’environnement
5. Forage : Réalisez le forage en veillant à ce qu’un suivi géologique soit assuré par un ingénieur ou un hydrogéologue qualifié. Leur expertise garantit une exécution conforme et permet de réagir rapidement aux imprévus.
6. Équipement : Installez avec soin les éléments essentiels, tels que les tubages, les crépines et les massifs filtrants, pour que le piézomètre remplisse pleinement sa fonction.
7. Nettoyage : Nettoyez le forage pour éliminer les débris et optimisez la connexion avec l’aquifère. Cette étape est cruciale pour garantir une exploitation optimale et des performances hydrauliques durables.
8. Réception des travaux : Vérifiez que l’ouvrage est conforme aux spécifications techniques et inspectez les équipements installés. Une fois les contrôles effectués, remettez le site en état conformément aux normes environnementales.
9. Validation du rapport final : Validez le rapport final, qui synthétise toutes les étapes du chantier. Vérifiez que les coordonnées géographiques, les spécifications techniques et géologiques et les relevés y figurent.
10. Démarches administratives de fin de travaux : Transmettez les rapports finaux et autres documents requis pour garantir la conformité administrative de vos travaux.
11. Protection, suivi et maintenance : Protégez et entretenez votre piézomètre pour garantir sa fiabilité à long terme. Contrôlez régulièrement les équipements, surveillez la qualité des relevés, et intervenez dès les premiers signes de détérioration.
12. Réhabilitation ou abandon (si nécessaire) : Si l’ouvrage arrive en fin de vie, réhabilitez-le ou comblez-le de manière sécurisée pour protéger les nappes souterraines et éviter tout impact environnemental.

Maintenant que vous avez une vue d’ensemble des étapes clés pour réaliser un piézomètre, voyons comment elles s’organisent dans le temps. Voici une timeline simplifiée pour visualiser chaque phase de votre projet.

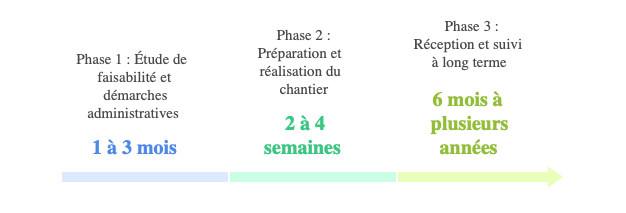

Maintenant, place à la timeline

Vous avez maintenant une vue d’ensemble des étapes clés. Mais comment s’organisent-elles dans le temps ? Voici une timeline simplifiée pour visualiser chaque phase de votre projet :

Aparté sur les risques liés à l’abandon des ouvrages

Un ouvrage mal rebouché ou abandonné sans précaution peut devenir une véritable source de problèmes. Voici quelques scénarios courants qui illustrent ces risques :

• Point faible structurel : Si un piézomètre est mal comblé ou détruit, il peut affaiblir l'efficacité des structures comme les radiers ou les parois moulées. Cela peut engendrer des fragilités imprévues dans vos projets.
• Débits imprévus : Un piézomètre abandonné, foré plus profondément que la zone d’ancrage d’une paroi moulée, peut devenir un conduit pour des débits non maîtrisés. Par exemple, lors d’un pompage, il pourrait amener des volumes d’eau significatifs et non anticipés, compromettant ainsi la performance de vos dispositifs de protection.

Pour éviter ces situations, il est essentiel d’assurer un rebouchage conforme et de suivre les normes en vigueur pour l’abandon des ouvrages. Une négligence dans cette phase peut entraîner des coûts importants et compromettre la sécurité de vos projets.

Comment choisir votre équipe ?

Trouver un bureau d’études

Le choix du bureau d’études est une étape clé qui dépendra de vos besoins et de la complexité de votre projet. Certaines études nécessitent une expertise pointue, tandis que d’autres peuvent se contenter d’un accompagnement plus léger. À vous d’évaluer vos besoins, car la qualité et le niveau de suivi des piézomètres se refléteront forcément dans le coût.

Concernant la pose de piézomètre, voici quelques conseils pour faire le bon choix :

1. Demandez des retours d’expérience : Parlez à vos collègues et vos contacts professionnels pour recueillir leurs avis sur les bureaux d’études avec lesquels ils ont collaboré. Le bouche à oreille reste l’un des moyens les plus fiables pour trouver un partenaire de confiance, car rien ne vaut l’expérience directe.
2. Analysez les détails de l’offre :
   • Posez des questions sur ce que le bureau d’études prendra en charge (DT/DICT, études préliminaires, suivi des travaux, etc.). Un bon signe étant qu’il insiste sur les aspects réglementaires et organisationnels.
   • Vérifiez s’il est proactif dès l’étape de l’offre, par exemple en proposant des recommandations précises sur le nombre et la coupe des ouvrages, ou en basant son analyse sur un contexte géologique et hydrogéologique documenté.
3. Évaluez la qualité du suivi : Une différence majeure, souvent reflétée dans le prix, est la présence d'un ingénieur du bureau d’études au pied de la machine pendant le forage. Ce suivi garantit des ajustements précis sur la coupe technique, qui varie toujours entre les hypothèses bibliographiques et les conditions réelles rencontrées sur le terrain.

Pour vous aider, vous pouvez retrouver une liste de bureaux d’études dans notre Annuaire.

Trouver une entreprise de forage

Comment choisir un foreur fiable et compétent ? Cette question est essentielle pour garantir la réussite de votre projet. Voici quelques pistes à explorer :

1. Le foreur d’eau spécialisé : Idéal pour les projets complexes, comme les puits de pompage ou les interventions dans des zones sensibles (par exemple, NATURA 2000). Ces foreurs possèdent une expertise pointue et peuvent être référencés par des organisations spécialisées, comme la SFGE.
2. Les société de forage spécialisées en géotechnique et piézomètres : Ces entreprises, souvent de taille modeste, se concentrent exclusivement sur le forage. Leur collaboration régulière avec votre bureau d’études leur permet de bien comprendre ses attentes et de garantir un travail aligné sur vos besoins spécifiques.
3. Le tout-en-un : Certains gros bureaux d’études disposent de leur propre équipe de foreurs. Cette solution simplifie la gestion du projet, car tout est pris en charge par une seule entité, de l’étude initiale à l’exécution sur le terrain.
4. Le géotechnicien : Si votre projet combine des études géotechniques et des besoins en hydrogéologie, certaines entreprises géotechniques proposent également des services adaptés aux travaux de forage.

Le mieux, si vous êtes une maîtrise d’ouvrage, c’est de faire confiance à votre bureau d’études.

C’est lui qui exploitera les données et veillera à leur qualité. Il a tout intérêt à garantir que chaque étape, du forage à la coupe technique, soit réalisée avec précision. En travaillant avec un foreur fiable et en favorisant une collaboration fluide, vous maximisez vos chances d’obtenir un ouvrage performant et durable.

Conclusion - Investir dans un piézomètre, c’est investir dans la réussite de vos projets

Comme vous l’avez vu tout au long de cet article, un piézomètre ne se résume pas à un simple tube enfoui dans le sol. Il s’agit d’un ouvrage stratégique, au croisement de considérations techniques, administratives et environnementales. Sa conception, sa réalisation et son suivi exigent rigueur et expertise.

Qu’il s’agisse de choisir les bons partenaires, de garantir un suivi rigoureux pendant les travaux, ou d’assurer une maintenance durable, chaque étape contribue à maximiser la qualité de vos données et la longévité de votre ouvrage.

Alors, prenez le temps de planifier, entourez-vous des bonnes équipes, et privilégiez la précision à chaque phase. En investissant dans un piézomètre bien conçu et bien suivi, vous vous assurez des études fiables, des impacts maîtrisés, et des ressources en eau préservées.

Vous avez des questions, besoin d’un conseil ou d’un retour d’expérience ? N’hésitez pas à me contacter ou à explorer les autres articles de ce site pour approfondir le sujet.
